描述
用途及特点：
该自封接头主要用于SF6高压电气设备充气及补气， 也可以用于SF6充气设备之间的快速连接与脱离。
本产品也可以用于其它类似场合和非腐蚀性气体介质的压力系统。
本产品主要特点是：使用方便、密封可靠。
主要技术指标：
温度范图： -40℃~ +60℃; 工作压力: ≤0.7MPa; SF6气体渗漏率:≤ 1*10-15MPa.m3/s 。
主要材质：阀体（铝合金、黄铜）、阀芯（铝合金）。

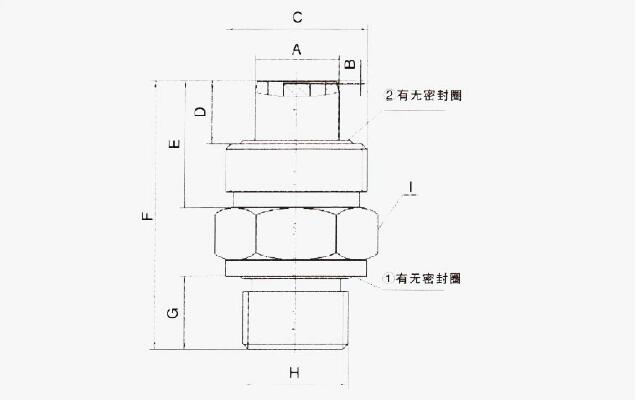

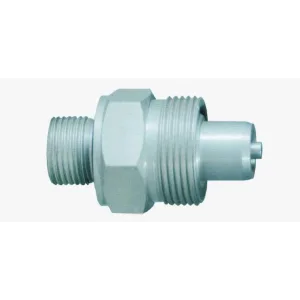

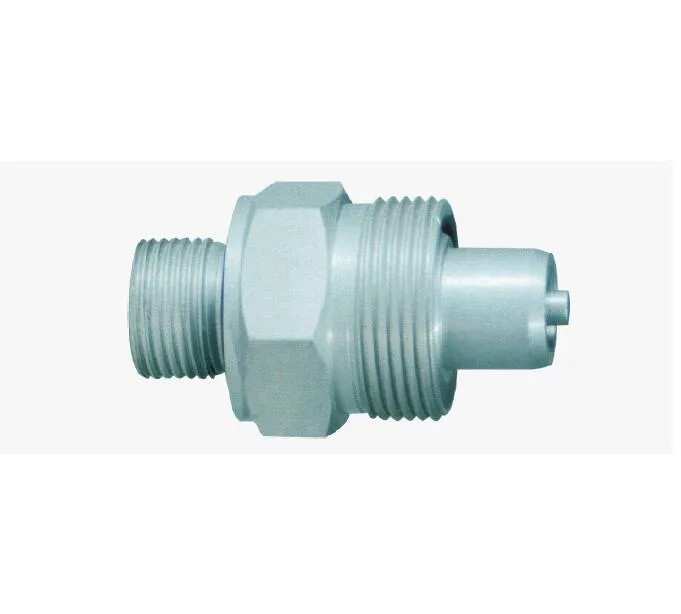

140系列自封接头
 |
||||||||||||
| 型号 | 尺寸 | 配套产品 | ||||||||||
| A | B | C | D | E | F | G | H | I | ①有无密封圈 | ②有无密封圈 | ||
| HV-131 | φ14 | 2 | M26*1.5 | 12 | 24 | 48 | 12 | G3/8 | SW27 | 有 | 无 | HC-135
HH-140 |
| HV-1411 | φ16 | -0.5 | M27*1.5 | 12 | 24 | 48 | 14 | M20*1.5 | SW27 | 无 | 有 | HC-1451
HG-1432 HH-148 |
| HV-141 | φ14.5 | -1 | M26*1.5 | 12 | 24 | 48 | 14 | M20*1.5 | SW27 | 无 | 无 | HC-145
HG-140/1400/141 |
| HV-1410 | φ14.5 | -1 | M26*1.5 | 12 | 24 | 48 | 14 | M20*1.5 | SW27 | 有 | 无 | HC-145
HG-140/1400/141 |
| HV-1415 | φ16 | -0.5 | M27*1.5 | 12 | 24 | 48 | 14 | M20*1.5 | SW27 | 有 | 有 | HC-1451
HG-1432 HH-148 |
| HV-1417 | φ14.5 | 1 | M27*1.5 | 12 | 24 | 48 | 14 | M20*1.5 | SW27 | 有 | 无 | HC-1457
HG-1417 HH-148 |

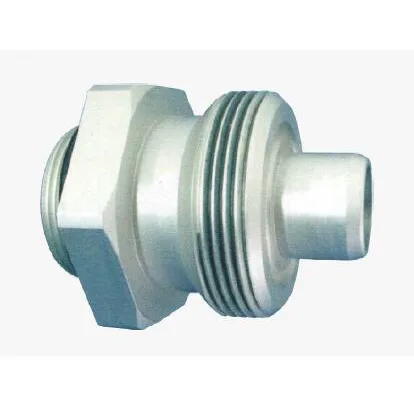

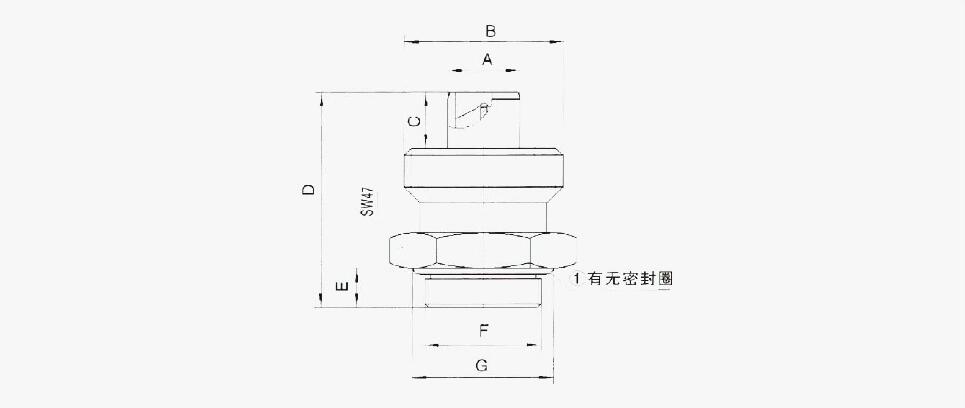

160系列自封接头
 |
|||||||||
| 型号 | 尺寸 | 配套产品 | |||||||
| A | B | C | D | E | F | G | ①有无密封圈 | ||
| HV-1665 | φ20.5 | M45*2 | 16 | 61 | 11 | M33*1.5 | φ40 | 有 | HG-160/161/162/1601
HC-161 HH-160 |
