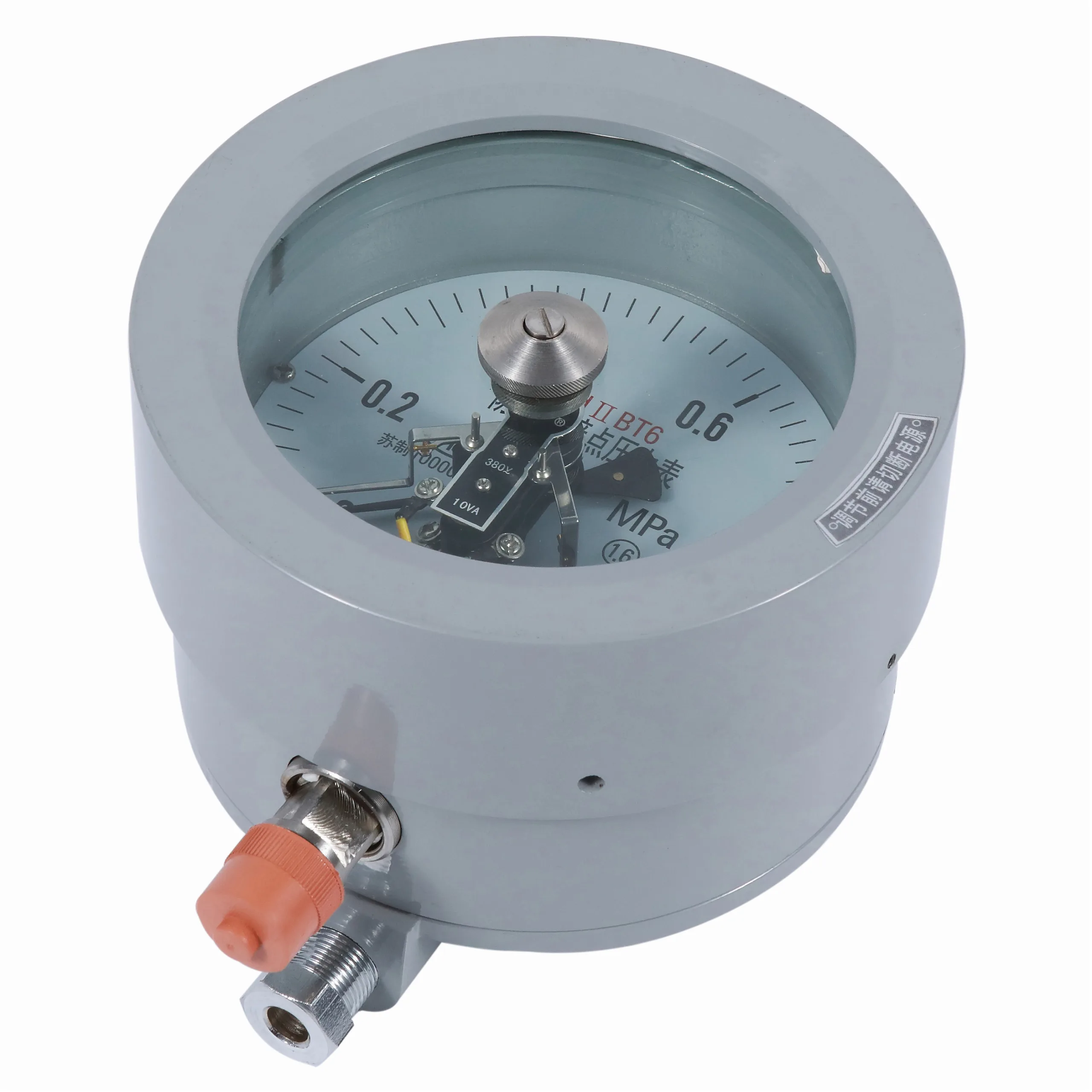

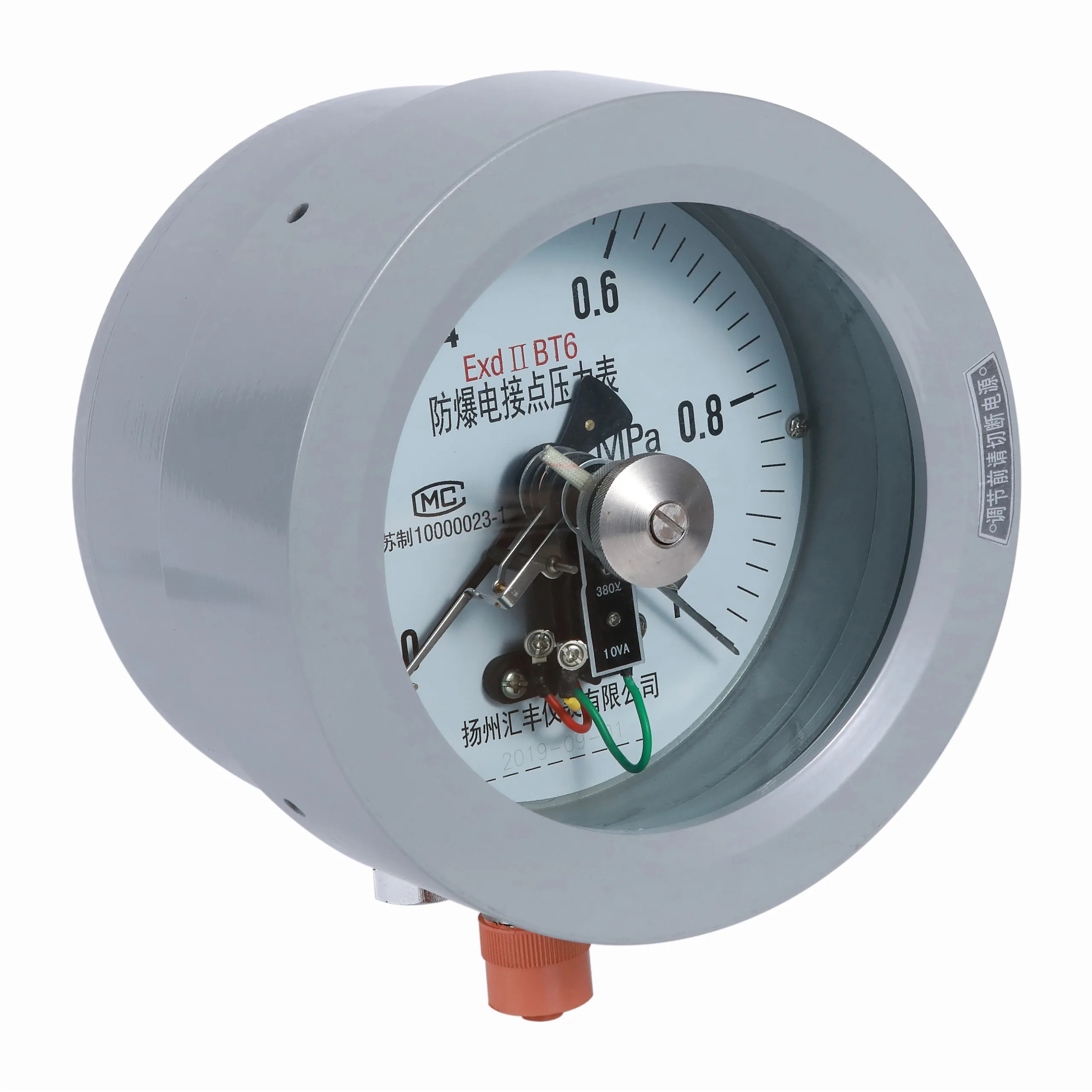

防爆电接点压力表

产品概述

本防爆电接点压力表专为石油、化工、煤矿等易燃易爆危险场所设计，集压力测量、现场指示与电气控制于一体。产品采用隔爆型结构设计，通过国家防爆电气产品质量监督检验中心认证（防爆标志：Exd IIB T6），可在IIB类爆炸性气体环境中安全可靠工作。铝制外壳轻量化设计，配合高精度测量与稳定电接点输出，实现对压力系统的精确监控与自动化控制。

核心特性

防爆安全设计

• 防爆等级：Exd IIB T6，符合GB3836.1-2010及GB3836.2-2010标准
• 防爆结构：隔爆型外壳，能有效隔离内部电气火花，防止外部爆炸性气体侵入
• 安全认证：具备防爆合格证及出厂检测报告，确保在易燃易爆环境中安全使用

电气与控制性能

• 工作电压：最高380V AC
• 触头容量：10VA，可直接驱动中小型电磁阀、接触器或报警装置
• 接点形式：单上限、单下限或上下限双接点可选（可根据控制需求定制）
• 电气寿命：≥10万次（阻性负载条件下）

测量与结构特性

• 测量范围：0～1MPa（可定制其他量程）
• 精度等级：1.6级，确保工业级测量精度
• 表壳材质：高强度铝合金，轻便耐腐蚀，表面喷涂处理
• 安装方式：垂直安装（表盘向上），确保最佳测量精度与接点动作可靠性
• 环境适应性：防护等级IP54，适用于潮湿、多尘等工业环境

工作原理

当被测介质压力作用于仪表内部波登管时，其弹性形变通过机芯转换机构驱动指针偏转，在表盘上直观指示压力值。同时，指针带动可调节的接点指针（上限或下限设定针），当压力达到设定值时，指针与接点指针接触，通过磁助式电接点机构产生稳定的电气开关信号，输出至外部控制电路，实现压力的自动报警或控制。

应用领域

• 石油化工：反应釜、管道压力监控与连锁保护
• 天然气：储气罐压力控制与安全报警
• 煤矿矿井：瓦斯抽放系统压力监测
• 制药食品：无菌压力罐的自动化控制
• 其他存在IIB类爆炸性气体混合物的工业现场

安装与使用要求

1. 安装方向：必须垂直安装于无强烈震动的管道或设备上，确保测量准确
2. 布线要求：引入电缆需通过防爆格兰头密封，确保隔爆完整性
3. 设定调整：使用专用工具在表盘外部调节上下限设定指针，无需开盖
4. 环境条件：工作温度-20℃～+60℃，相对湿度≤95%
5. 定期检查：建议每6个月检查一次接点动作情况及防爆面完整性

技术参数

选型提示

• 可根据需要选择指针式或数字式显示
• 可定制不锈钢外壳或特殊防腐涂层
• 可提供带远程传输信号（4～20mA）的防爆电接点压力表
• 特殊量程与接点配置支持定制

安全警告

1. 严禁在带电状态下打开仪表盖
2. 安装与维护必须由具备防爆电气知识的人员操作
3. 定期检查防爆接合面，确保无损伤、无腐蚀
4. 仪表损坏或达到使用寿命后，应按照防爆设备处置规范进行更换

本产品将精确的压力测量与可靠的防爆电气控制相结合，为危险场所提供安全、稳定的压力监控解决方案。如需了解具体型号的防爆认证文件或技术图纸，请联系我们获取详细资料。
